상세 정보 |
|||
| 모델 번호: | VM540 | 날붙이 구조를 분쇄하기: | 일체형 |
|---|---|---|---|
| 지배적 방식: | CNC | 자동 등급: | 자동 |
| 정확성: | 높은 정확성 | 조건: | 새로운 |
| 운송 패키지: | 목재 케이스 | 사양: | 2650×2100×2500mm |
| 상표: | 토스온 | 원산지: | 중국 |
| HS 코드: | 8457101000 | 공급 능력: | 1000PCS/Year |
| 판매 후 서비스: | 온라인 및 비디오 지원 | 보증: | 1년 |
| 종류: | 작업대 제분기 | 목표: | 도구 |
| 구조: | 베드형 | 커터식을 분쇄하기: | 수직 프레이즈반용 커터 |
| 사용자 정의: | 사용 가능 합니다. | ||

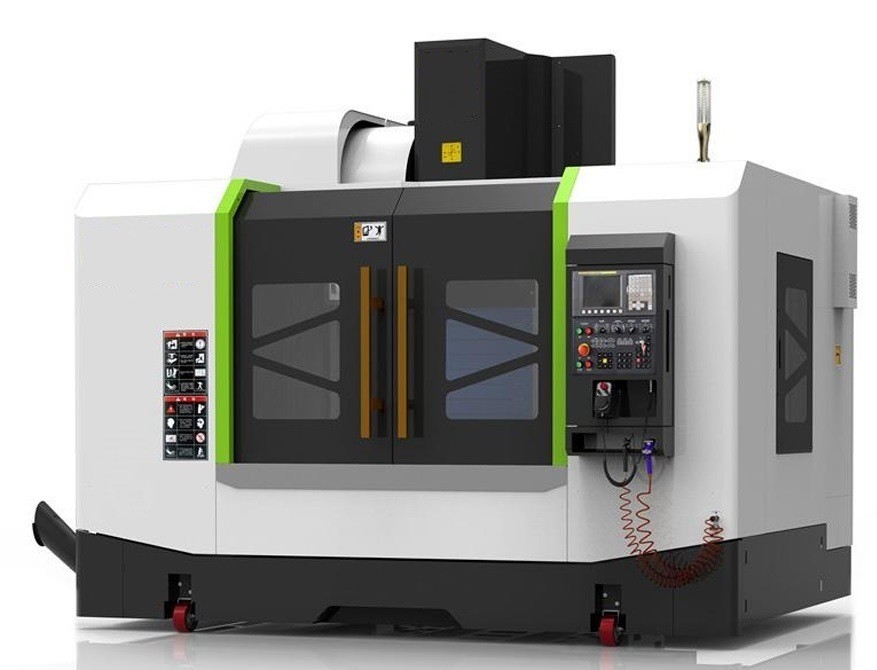

제품 설명

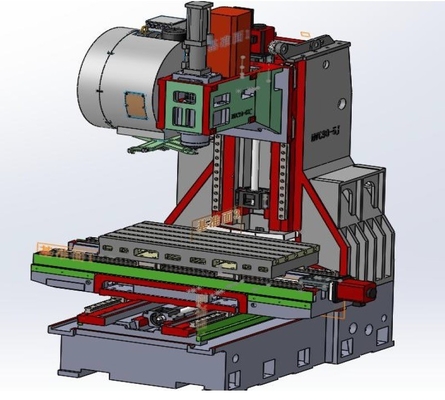

- 기계 도구 기단, 기둥, 스핀들 박스, 크로스 슬라이드, 작업 테이블은 모두 고강도 손실 폼 가스팅 기술로 만들어졌습니다. 내부 금속 구조는 안정적입니다.기본 부품의 높은 안정성을 보장합니다주름 구조는 기계 도구 역학 분석과 유한 요소 분석을 통해 그 기하학적 구조를 더 합리적으로 만들었습니다.그리고 강화 리버와 적절한 조화를 통해 기본 부품의 높은 딱딱성을 보장합니다..
- 타이완 켄터인 (KENTURN) 의 고강도 고정도 스핀드를 사용합니다.
- 타이완에서 고밀도 고강도 공 나사를 사용하세요.
- X, Y, Z 축은 타이완 45mm 롤러 선형 레일을 사용하며 슬라이드는 넓어지고 확대됩니다.롤러 중량 선형 레일은 빠른 속도와 높은 정밀도에 대한 고객의 요구 사항을 충족시킬 수 있습니다, 하지만 또한 강력한 절단 수행 할 수 있습니다, 또한 서비스 수명을 증가.
- 기계는 밀폐 된 안내 레일 보호 덮개로 장착되어 안내 레일과 나사를 효과적으로 보호하고 서비스 수명을 연장합니다.
- 기계 도구는 강력한 칩 절단 중에 진동이 없도록 삼차원 완전한 보호 장치가 장착되어 있습니다.
- 일본 Fanuc CNC 운영 체제를 사용 하 여 절대적인 서보 모터와 결합, 높은 안정성, 빠른 속도, 부드러운 표면, 고 정밀도를 보장 합니다.
- 이중 펌프 자동 윤활 시스템: 유도철 윤활은 유도철에 필요한 기름을 규칙적이고 양적으로 공급하기 위해 기름 주입과 함께 부피 분배기를 사용합니다.윤활유의 낭비를 줄이는 것물 탱크는 환경 오염을 피하기 위해 기름-물 분리 장치가 장착되어 있습니다.
- 고 정밀 피치 보상. 동시에, 선진 볼바는 원과 곡선 표면을 처리 할 때 정확성을 최적화하기 위해 사용됩니다.
| 항목 | 단위 | 설명 | |
| 스핀들 | 스핀드 단위 | BT2사용용품 | |
| 속도 | r/min | 50~8000 | |
| 스핀드 끝면과 작업 테이블 | mm | 120-520 | |
| 스핀드 중심에서 기둥 | mm | 460 | |
| 작업 테이블 | 작업 테이블 크기 | mm | 760×400 |
| T 슬롯 번호, 너비 및 간격 | mm | 5×18×80 | |
| 최대 부하 | 1kg | 300 | |
| 가이드 레일 | 가이드 레일 타입 | X, Y, Z 축을 위한 롤러 선형 안내 | |
| X, Y, Z 축에 대한 안내열의 너비 | mm | 35/35/35 | |
| 롤러 가이드 스크루 | X축 | mm | φ40×12 |
| Y축 | mm | φ40×12 | |
| Z축 | mm | φ40×12 | |
| 여행 | X축 | mm | 600 |
| Y축 | mm | 400 | |
| Z축 | mm | 400 | |
| 빠른 이동 속도 | X축 | m/min | 24 |
| Y축 | m/min | 24 | |
| Z축 | m/min | 22 | |
| 절단 속도 | m/min | 1-8000 | |
| 제어 시스템 | 파누크 | ||
| 세르보 모터 | 스핀드 모터 | KW | 5.5 |
| X,Y 축의 서보 모터 | βis8/3000 | ||
| Z축 서보 모터 | BIS12/3000 | ||
| X, Y, Z 축에 대한 위치 정확도 | mm | 300/±0.005 | |
| X, Y, Z 축에 대한 반복성 정확도 | mm | 300/±0.003 | |
| 공기 압력 | MPa | 00.6-0.8 | |
| 기계 무게 | 1kg | 4600 | |
| 기계 크기(L×W×H) | mm | 2650×2100×2500mm | |
장비 구성
| - 아니 | 이름 | - 아니 | 이름 |
| 1 | 스핀드 공기용 느슨 브로치 | 8 | Z 방향의 스테인레스 스틸 덮개 |
| 2 | 휴대용 공기총 | 9 | 앵커 볼트 및 패드 |
| 3 | 자동 윤활 시스템 | 10 | 냉각 수평 물 펌프 270W |
| 4 | LED 경보등 | 11 | 딱딱한 탭 |
| 5 | 전기 상자 먼지 방지 장치 | 12 | RS-232 인터페이스와 USB 기능 |
| 6 | 24V 작업등 | 13 | 전력 배급 상자 안전 잠금 |
| 7 | XY 가이드 레일 스테인레스 스틸 보호 |
부품 제조업체
| 항목 | 양 | 제조업자 |
| 제어 시스템 | 1 세트 | 파누크 |
| 스핀드 서보 모터 | 1 세트 | 파누크 |
| 스핀드 드라이버 | 1 세트 | 파누크 |
| X, Y, Z 축의 서보 모터 | 1개 세트 | 파누크 |
| X, Y, Z 축 운전기 | 1개 세트 | 파누크 |
| X, Y, Z 축 나사 베어링 | 1개 세트 | 일본 NSK |
| X, Y, Z 축 공 나사φ40×12 | 1개 세트 | 타이완 |
| X, Y, Z 축 롤레일 35mm | 1개 세트 | 타이완 |
| 잠금 견과류 | 1 세트 | 타이완 |
| 스핀드 단위 BT40-120mm | 1 세트 | 타이완 |
| 주요 공기 부품 | 1 세트 | 타이완 |
| 주요 전기 부품 | 1 세트 | 독일 |
| 자동 윤활 시스템 | 1 세트 | HERG |
| 동시 썰매와 동시 벨트 | 1 세트 | 타이완 |
| 절단 액체 펌프 | 1 세트 | 장저우 |
| 전기 캐비닛 스위치 | 1 세트 | 퉁페이 |
| 실린더 4.5T | 1pc | 구딩 |
| 전자 핸들 휠 | 1pc | 상하이 |
| 운영 패널 | 1pc | 상하이 |
