상세 정보 |
|||
| 모델 번호: | vmc1160 | 수치 제어: | CNC / MNC |
|---|---|---|---|
| 정밀 처리: | 0.01~0.02(mm) | 성능 분류: | 경제적 CNC 공작 기계류 |
| 조건: | 새로운 | 운송 패키지: | 목재 케이스 |
| 사양: | 3100×2500×2800mm | 상표: | 토스온 |
| 원산지: | 중국 | HS 코드: | 8457101000 |
| 공급 능력: | 1000PCS/Year | 판매 후 서비스: | 온라인 및 비디오 지원 |
| 보증: | 1년 | 적용: | 금속 |
| 절차 용법: | 금속 절단 CNC 공작 기계, CNC 비재래식 공작 기계, 금속 성형 CNC 공작 기계 | 행동 양식: | 선형제어 |
| 제어 방법: | 반-폐쇄형 루프 제어 | 사용자 정의: | 사용 가능 합니다. |
제품 설명

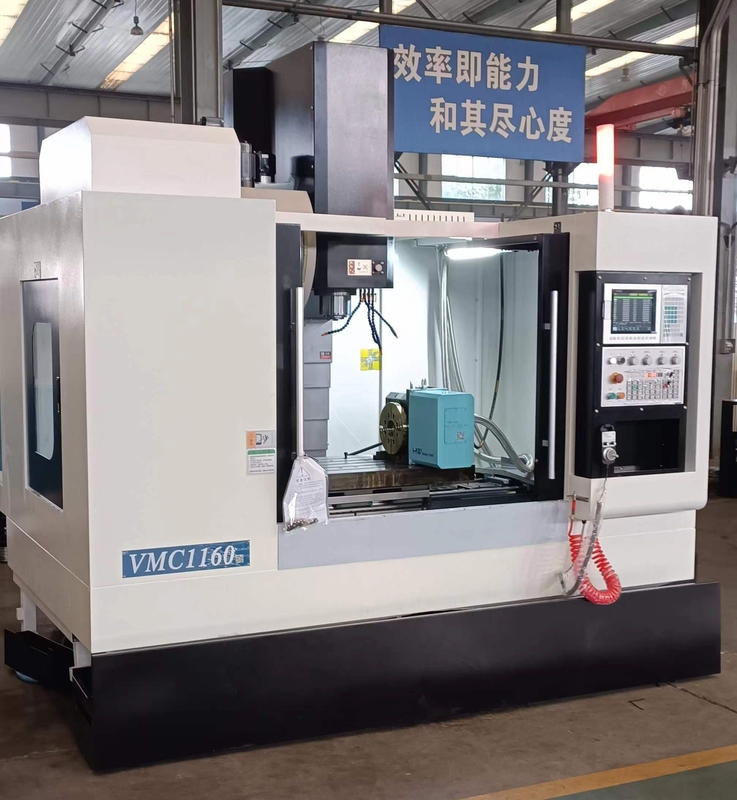

이 제품은 X, Y, Z 축의 서보 직접 제어와 함께 반 폐쇄 루프 수직 가공 센터입니다. X, Y, Z 축은 롤러 선형 가이드입니다. 가이드 레일은 넓고 큰 스펜이 있습니다.그리고 콤팩트한 구조가 있습니다.. 스핀드는 동시 벨트를 통해 세르보 모터에 의해 구동됩니다. 그것은 디스크, 판, 껍질, 캠 및 곰팡이와 같은 다양한 복잡한 부품의 일회 clamping을 실현 할 수 있습니다.그리고 뚫기와 같은 다양한 과정을 완료 할 수 있습니다., 밀링, 굴착, 확장, reaming, 그리고 딱딱한 탭. 그것은 여러 가지 품종과 소규모 및 중견 대량의 제품의 생산에 적합합니다.그리고 복잡한 고 정밀 부품의 처리를 충족시킬 수 있습니다.그것은 특수 부품의 처리 요구 사항을 충족시키기 위해 네 번째 회전 축으로 장착 될 수 있습니다.
기계 구성
1CNC 시스템: 미쓰비시 M80;
2타이완 스핀드 유닛 BT40
3. 세르보 스핀드 모터: 모터 전력 11KW;
4타이완 (오카다) BT40-32 디스크 도구 매거진
5X/Y/Z 3축 롤러 선형 가이드 (45/45/45)
6- 손동작
7- 손잡이 공기총
8Z축 딱딱한 탭;
9중앙 자동 오일 윤활;
10외부 냉각 시스템 (냉각 파이프, 칩 트레이, 냉각 상자, 냉각 펌프 포함)
11수동 후면 칩 제거
12외부 공기 냉각
13. 완전히 보호 된 금속 판 외부 보호 및 내부 나사 및 안내 레일 보호;
14조절 뿔
15작업 조명
16경보등
특징
- 기본 부품인 베이스, 슬라이드 좌석, 작업 벤치, 칼럼, 스핀들 박스 등은 HT300 주사철으로 만들어집니다. 베이스와 슬라이드 좌석은 박스형 구조입니다.그리고 콤팩트하고 합리적인 대칭성 갈비 구조는 높은 딱딱성을 보장합니다.A 모양의 브릿지 스펜 칼럼과 내부 격자 같은 갈비뼈는 강력한 Z 축 절단 과정에서 딱딱함과 정확성을 효과적으로 보장합니다.기본 부품은 樹脂 모래로 만들어졌으며 노화 처리를 받았습니다., 이것은 장기의 장기적인 성능의 안정성을 보장합니다.
- X, Y, Z 축은 모두 선형 롤러 가이드를 사용하고 자동 강제 윤활유와 결합하여그리고 기계 도구의 정확성과 수명을 향상.
- Z 방향 드라이브 모터는 높은 토크 드라이브를 채택하고 전력 종료 제동 장치를 갖추고 있습니다.
- X, Y 및 Z의 세 방향의 공급은 고속 및 조용한 공 나사를 채택합니다. 드라이브 모터는 탄력적인 결합을 통해 나사로 직접 연결되어 있습니다.그리고 공급서보모터는 반작용없이 고정도 볼 스크루에 직접 전력을 전달합니다., 기계 도구의 위치 정확성 및 동기화를 보장;
- 고속, 고정밀, 고강도 스핀드 유닛을 채택하고 있으며 강력한 축적 및 방사성 부하 운반 능력을 가지고 있으며 최대 속도는 12000rpm에 도달 할 수 있습니다.
- 스핀드는 중앙 공기 불기 구조를 채택합니다. 스핀드가 도구를 풀어주면,중앙 고압 가스는 신속하게 도구 클램핑의 정확성과 수명을 보장하기 위해 스핀드의 내부 콘을 청소하는 데 사용됩니다.;
- 가이드 레일과 스크루는 X, Y,그리고 Z 모두 완전히 닫힌 보호 장치를 채택 스크루와 안내 레일의 청결과 전송과 움직임 정확성과 기계 도구의 수명을 보장;
- 기계 도구는 작동이 쉽고 안전하고 신뢰할 수있는 완전히 보호 구조 디자인을 채택합니다.
- 신뢰할 수 있는 중앙 자동 윤활 장치로 기계 도구의 각 윤활 지점을 간헐적이고 양적으로 자동으로 윤활합니다.그리고 윤활시간은 작업 조건에 따라 조정할 수 있습니다.;
- 타이완 전문 제조업체에서 생산한 32개의 디스크 도구 매거진을 채택합니다. 정확한 도구 교체, 짧은 시간, 높은 효율성 및 높은 신뢰성의 장점이 있습니다.도구 잡지 운동은 완화 구조가 있습니다., 이동 중에 충격을 줄이고 도구 매거진의 사용을 보장 할 수 있습니다 긴 수명; 공기 구동, 사용하기 쉽고 가장 짧은 도구 변경 경로;
- 기계 도구 운영 체제는 인체공학적 원칙을 채택합니다. 운영 상자는 독립적으로 설계되어 자동으로 회전 할 수 있으므로 조작이 쉽습니다.
| 항목 | 단위 | 설명 | ||
| 스핀들 | 벨트 스핀드 사양 | BT2국제산업 | ||
| 도구 손잡이 리베트 표준 | GB/T10944.3-JF40-45 | |||
| 속도 | r/min | 12000 | ||
| 스핀드 끝면과 작업 테이블 | mm | 120-720 | ||
| 스핀드 중심에서 기둥 | mm | 710 | ||
| 작업 테이블 | 작업 테이블 크기 | mm | 1200×600 | |
| T 슬롯 번호, 너비 및 간격 | mm | 5-18×100 | ||
| 최대 부하 | 1kg | 800 | ||
| 가이드 레일 | 가이드 레일 타입 | X, Y, Z 축을 위한 롤러 선형 안내 | ||
| X, Y, Z 축에 대한 안내열의 너비 | mm | 45/45/45 | ||
| 롤러 가이드 스크루 | X축 | mm | φ40×12 | |
| Y축 | mm | φ40×12 | ||
| Z축 | mm | φ40×12 | ||
| 여행 | X축 | mm | 1100 | |
| Y축 | mm | 600 | ||
| Z축 | mm | 600 | ||
| 빠른 이동 속도 | X축 | m/min | 32 | |
| Y축 | m/min | 32 | ||
| Z축 | m/min | 24 | ||
| 절단 속도 | m/min | 1-10000 | ||
| 세르보 모터 | 스핀드 모터 파워 | kW | 11KW | |
| X, Y 축 모터 전력 | kW | 20.9/2.9 | ||
| Z축 모터 파워 | kW | 4.4 | ||
| 도구(오카다) | 최대 도구 지름 (접근/무) | mm | φ80/φ150 | |
| 최대 도구 길이 | mm | 300 | ||
| 최대 도구 무게 | 1kg | 8 | ||
| 종류 및 번호 | BT2국제산업 | |||
| 도구 변경 속도 (기구에서 도구로) | S | 2.5 | ||
| 냉각 | 냉각 펌프 전력 | W | 450 | |
| 냉각 펌프 흐름 | L/min | 33 | ||
| 냉각 상자 부피 | L | 350 | ||
| 윤활형 | 자동 | |||
| X, Y, Z 축에 대한 위치 정확도 | mm | 0.016/0.012/0.012 | ||
| X, Y, Z 축에 대한 반복성 정확도 | mm | 00.01/0.006/0006 | ||
| 힘 | 변압 | V | 3~380±10% | |
| 빈도 | Hz | 50±10% | ||
| 전체 전력 소비 | KVA | 25 | ||
| 전체 공기 압력 | MPa | 00.5-0.7 | ||
| 기계 무게 | 1kg | 6800 | ||
| 기계 크기(L×W×H) | mm | 3100×2500×2800mm | ||
기계 구성
1CNC 시스템: 미쓰비시 M80;
2타이완 스핀드 유닛 BT40
3. 세르보 스핀드 모터: 모터 전력 11KW;
4타이완 (오카다) BT40-32 디스크 도구 매거진
5X/Y/Z 3축 롤러 선형 가이드 (45/45/45)
6- 손동작
7- 손잡이 공기총
8Z축 딱딱한 탭;
9중앙 자동 오일 윤활;
10외부 냉각 시스템 (냉각 파이프, 칩 트레이, 냉각 상자, 냉각 펌프 포함)
11수동 후면 칩 제거
12외부 공기 냉각
13. 완전히 보호 된 금속 판 외부 보호 및 내부 나사 및 안내 레일 보호;
14조절 뿔
15작업 조명
16경보등
