상세 정보 |
|||
| 모델 번호: | SJ-46YD | 부속물을 처리하기: | 척 CNC 선반 |
|---|---|---|---|
| 가이드 레일: | 경사 가이드 레일 | 도구 기기: | 단일 연장 홀더 CNC 선반 |
| 전력 공급원: | 전기 | 지배적 방식: | CNC |
| 자동 등급: | 자동 | 셋팅 모드: | 층형 |
| 정확성: | 높은 정확성 | 조건: | 새로운 |
| 운송 패키지: | 목재 케이스 | 사양: | 2370×1850×2120mm |
| 상표: | 토스온 | 원산지: | 스초우 |
| HS 코드: | 8458990000 | 공급 능력: | 1000PCS/Year |
| 패키지 크기: | 2370.00cm * 1850.00cm * 2120.00cm | 패키지 총중량: | 3500.000kg |
| 판매 후 서비스: | 그래요 | 보증: | 1년 |
| 종류: | 수평 선반 | 사용자 정의: | 사용 가능 합니다. |
| 발송 비용: | 배송비 및 예상 배송 시간에 대해 | : | 초기납부 전액지불 |
| 유통: | 미국 달러$ | 반품 및 환불: | 제품 수령 후 최대 30일까지 환불을 신청하실 수 있습니다. |

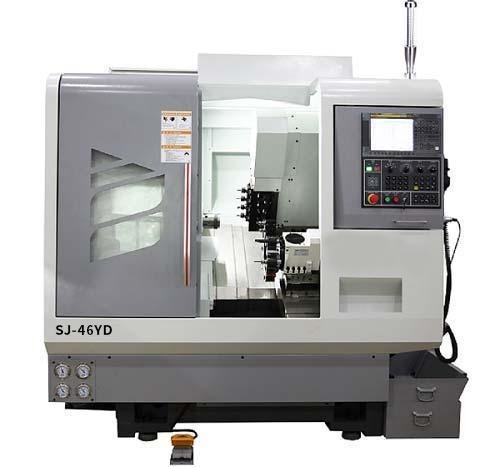

제품 설명
- 기계는 고품질의 철 cast 30도 기울기 침대 구조를 채택하고, 강한 구부러짐과 톱션 딱딱함.
- C3등급의 볼 스크루와 NSK 특수 베어링은 안정적인 위치 가공 정확성을 보장합니다.
- 스핀드는 앞 3개와 뒷 2개의 부하 설계의 조합으로 고정도의 P4 레벨의 각성 접촉 구슬 베어링을 채택하여 엄격성과 정확성을 효과적으로 보장합니다.
- 그것은 정확하고 정확하고 빠른 위치화를 위해 완전한 펄스 제어와 함께 FANUC 서보 모터를 채택합니다. Cs 윤곽 축 및 딱딱한 탭과 같은 기능에 사용할 수 있습니다.

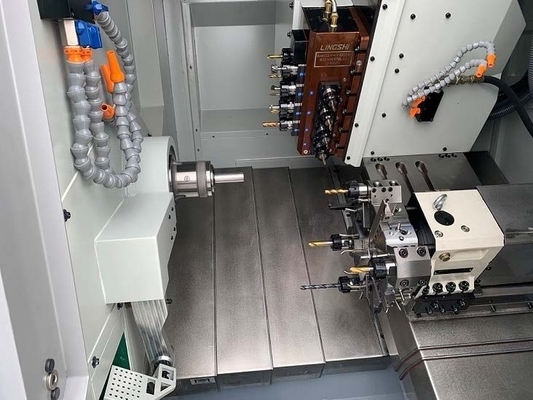

- Y축에 8개의 가동머리 (끝면 4개, 옆면 4개) 와 끝면에 4개의 고정 도구 장착기그것은 회전과 같은 복잡한 작업 조각 가공을 실현 할 수 있습니다, 프레싱, 드릴링 및 터핑은 하나의 클램핑 프로세스에서 완료 될 수 있으며, 이는 2차 처리로 인한 오류와 손실을 줄입니다.
- 최대 막 직경은 Φ 45mm이며 최대 X 축 이동은 550mm이며 많은 수의 도구가 있습니다.
- SC-46YD는 8개의 역의 탑으로 장착될 수 있으며 도구 배열 또는 깊은 구멍 뚫기 장치로도 장착될 수 있다.
- 스핀드의 최대 회전 지름 Φ 240mm, 디스크 부품을 처리 할 수 있습니다.
- 고압 냉각 장치, 오일 바드 피더, 자동 칩 컨베이어 등 옵션 보조 장치
| 설명 | 사양 |
| 스핀드 속도 | 6000 회전 |
| 스핀드 끝 타입 | ANSI A2-5 |
| X축 서보 모터 | 1.8KW |
| Y축 서보 모터 | 1.2KW |
| Z축 서보 모터 | 1.8KW |
| 작동하는 헤드 서보 모터 | 1.8KW |
| FANUC 제어 시스템 | FANUC Oi-TF Plus |
| 침대 톱니 지름 | Φ240mm |
| 스핀들 뚫고 가는 구멍 직경 | Φ56mm |
| 직경을 가로지르는 막 | Φ45mm |
| 최대 처리 길이 | 150mm |
| 최대 처리 지름 (디스크용) | Φ150mm |
| 스핀들 중심에서 작업판까지의 거리는 | 75mm |
| X축 이동 | 1100mm |
| Y축 이동 | 240mm |
| Z축 이동 | 350mm |
| X/Z 축 급식 공급 | 24m/min |
| Y축 급식 공급 | 24m/min |
| X/Y/Z 축 반복 위치 정밀도 | 00.003mm |
| X/Y/Z 축 위치 정밀도 | 00.005mm |
| 생생한 머리 도구 | 12*ER25 |
| 실전 헤드 속도 | 3000회속 |
| 최대 굴착 지름 | Φ10mm |
| 최대 탭 지름 | M8 (강) / M810 (보리 및 알루미늄) |
| 최대 설치 된 도구 | 21개 |
| 타워 | 여덟 역의 탑 |
| 기계 차원 | 2370×1850×2120mm |
| 기계 무게 | 3500kg |
