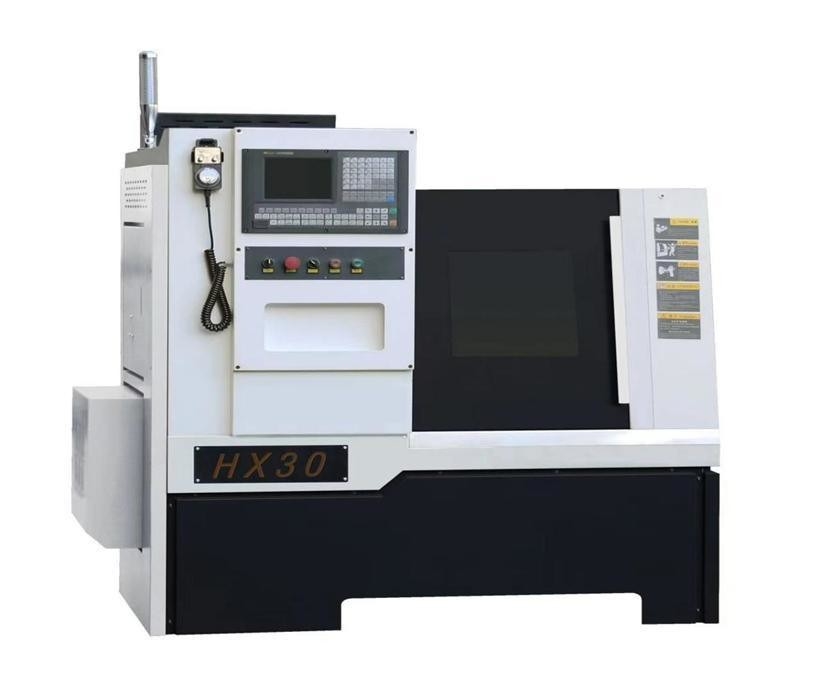

상세 정보 |
|||
| 모델 번호: | HX30 | 전력 공급원: | 전기 |
|---|---|---|---|
| 지배적 방식: | CNC | 자동 등급: | 자동 |
| 셋팅 모드: | 층형 | 정확성: | 높은 정확성 |
| 조건: | 새로운 | 운송 패키지: | 목재 케이스 |
| 사양: | 1600*1250*1680 | 상표: | 토스온 |
| 원산지: | 스초우 | HS 코드: | 8458990000 |
| 공급 능력: | 1000PCS/Year | 판매 후 서비스: | 그래요 |
| 보증: | 1년 | 종류: | 수평 선반 |
| 부속물을 처리하기: | 척 CNC 선반 | 가이드 레일: | 수평 가이드 레일 |
| 도구 기기: | 단일 연장 홀더 CNC 선반 | 사용자 정의: | 사용 가능 합니다. |
제품 설명
- 주체는 고품질의 철강으로 만들어졌습니다. 첨단 유한 원소 분석 기술을 통해 설계 구조가 합리적이고 레이아웃이 최적화되었습니다.그리고 2차 노화 치료 후, 그것은 장기 처리 안정성을 보장 할 수 있습니다.
- 두 축은 과학적인 전 스트레칭 조립 기술과 결합하여 정밀 공 나사를 채택하여 작은 열 변형과 높은 전송 정확도를 보장합니다.
- 스크루 지원은 잘 알려진 브랜드의 정밀 베어링을 사용합니다.그리고 고 정밀 잠금 견과류는 스크루의 지원 및 잠금 정확성을 향상시키고 기계 도구의 처리 정확성을 더욱 향상시키기 위해 사용됩니다..
- An automatic centralized lubrication system is adopted to lubricate moving parts such as screws and guide rails through set oil injection intervals and oil injection times to ensure the normal use accuracy and service life of the machine tool.
- 주 샤프트 베어링은 고 정밀, 높은 부하 운반 능력 및 높은 속도의 최적화된 조합을 얻을 수있는 정밀 각성 접촉 구슬 베어링을 채택하며 내구적입니다.그것은 또한 수입 스핀들 베어링과 강력한 주요 서보 모터와 장착 될 수 있습니다, 원활한 작동과 높은 정밀도를 보장합니다.

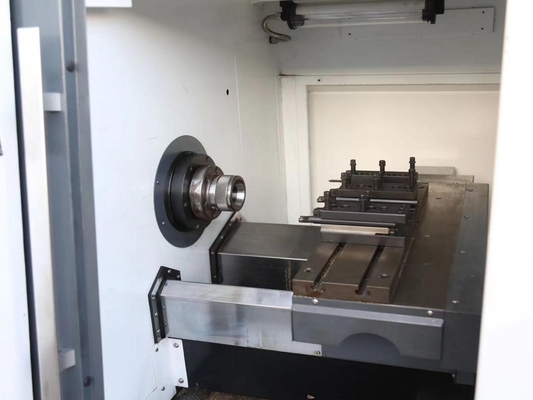

- 일 조각 주사형 일 조각 톱니, 정밀 대용량 선형 가이드, 큰 스펜 레이아웃, 안정적인 구조, 강한 경직성 및 좋은 정확성 유지.
| 항목 | 단위 | 설명 | |
| 가공 능력 | 최대. 침대의 스윙 지름 | mm | 320 |
| 최대 작업 시간 | mm | 300 | |
| 최대. 작업 지름 | mm | 86 | |
| X/Z 축 이동 | mm | 280/300 | |
| X/Z 축 서보모터 | Nm | 4/4 (Syntec) | |
| X/Z 축 급속한 경사 속도 | m/min | 24/24 | |
| 정확성 | 주 스핀들 | mm | 0.003 |
| 반복성 위치 정밀성 | mm | 0.003 | |
| 스핀들 | 스핀드 나스 코너 | mm | A2-4 |
| 막대 직경 | mm | 25 | |
| 스핀들 뚫기 | mm | Φ25 | |
| 스핀드 모터 파워 | kw | 5.5 | |
| 스핀드 속도 | rmp | 5000 | |
| 도구 | 도구량 | pc | 8 |
| 정사각형 도구 기기 | mm | 16x16 | |
| 둥근 구멍의 칼 | mm | Φ20 | |
| 냉각수 탱크 모터 | w | 250 | |
| 수력 역 전력 | kw | 1.5 | |
| 힘 | v/ph/hz | 380/3/50 | |
| 기계 크기(L×W×H) | mm | 1600*1250*1680 | |
| 기계 무게 | 1kg | 1100 | |
| 이름 | 브랜드 |
| Syntec 6TA 서보 시스템 | 타이완 신텍 |
| X/Z 서보 모터 | |
| X/Z 세로 드라이브 | |
| 전기 용품 | 독일 브랜드 |
| 스핀들 | 중국 브랜드 |
| 스핀들 베어링 | CSC |
| 롤러 스크롤 | 일본 THK |
| 선형 공철 | 일본 THK |
