상세 정보 |
|||
| 모델 번호: | TC205 | 정밀 처리: | 0.01~0.02(mm) |
|---|---|---|---|
| 성능 분류: | 최고급 CNC 공작 기계류 | 조건: | 새로운 |
| 운송 패키지: | 목재 케이스 | 사양: | 2450*1350*1850 |
| 상표: | 토스온 | 원산지: | 스초우 |
| HS 코드: | 8458190000 | 공급 능력: | 500 PC / 년 |
| 판매 후 서비스: | 그래요 | 보증: | 1년 |
| 적용: | 금속 | 행동 양식: | 선형제어 |
| 제어 방법: | 반-폐쇄형 루프 제어 | 수치 제어: | CNC / MNC |
| 사용자 정의: | 사용 가능 합니다. | ||
제품 설명
- 각 축은 수입된 고정도 선형 가이드, 공 나사 및 정밀 베어링을 사용합니다.
- 동시 가이드 부시 구조를 사용하여 고속 및 고 정밀 가공을 실현하십시오.
- 가이드 부시 및 비 가이드 부시 모드 사이의 유연한 전환이 다양한 처리 기술 요구 사항을 충족합니다.
- 가스 밀폐 구조, 기름 및 슬래그 예방, 서비스 수명 및 안정성을 향상시키는 주요 구성 요소
- 높은 토크 모터, 높은 경직성 및 강도 축 슬라이드와 도구 홀더는 큰 절단 부피와 높은 처리 효율의 요구 사항을 충족합니다.
- 높은 확장성, 다양한 도구 양이 프로세스와 일치하여 높은 비용 효율성을 제공합니다.

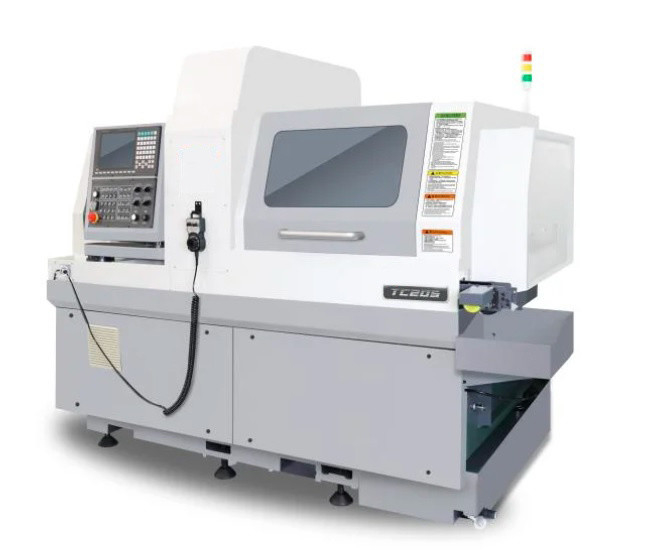

| 모델 | TC205 | |
| 5축, 듀얼 스핀들 | ||
| NC 시스템 | SYNTEC 220TB | |
| 톱니 톱니 등급 전력 | kw | 15 |
| 최대 가공 지름 | mm | φ20 |
| 최대 가공 길이 (일회용 클램핑) 가이드 부시 | mm | 230 |
| 최대 가공 길이 (일회용 클램핑) 가이드 부시 | mm | 2D |
| 주 스핀드 전력 | kw | 20.2/3.7 |
| 하위 스핀드 전력 | kw | 20.2/3.7 |
| 구멍 디아를 통해 주 스핀드 최대 | mm | φ27 |
| 주/부 스핀드 회전 속도 | rpm | 10000/10000 |
| 하위 스핀드 최대 클램핑 디아 | mm | φ20 |
| 구멍 디아를 통해 하위 스핀들 최대 | mm | φ27 |
| 급식 속도 | m/min | 18 ((X1) 24 ((X2/Y1/Z1/Z2) |
| 피드 모터 전력 | kw | 1 |
| 전력 능력 | kva | 15 |
| 공기 압력 장치 | mpa | 0.6 |
| 무게 | 1kg | 3500 |
| 크기 L*W*H | mm | 2450*1350*1850 |
도구 구성
| 주 스핀드 도구 | 하위 스핀드 도구 | |||

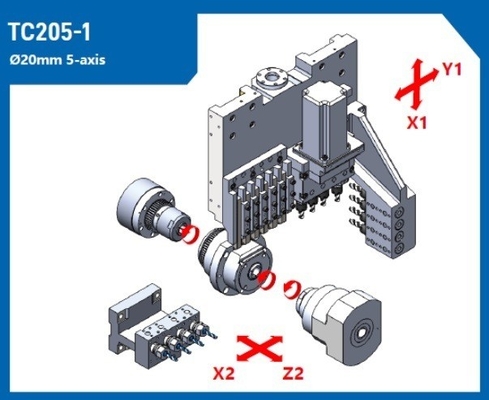

| TC205-1 | OD 회전 도구 | 6 x#12mm | 끝면 고정 도구 | 4 x ER16 |
| 크로스 라이브 도구 | 4 x ER16 | |||
| 끝면 고정 도구 | 4 x ER16 | |||

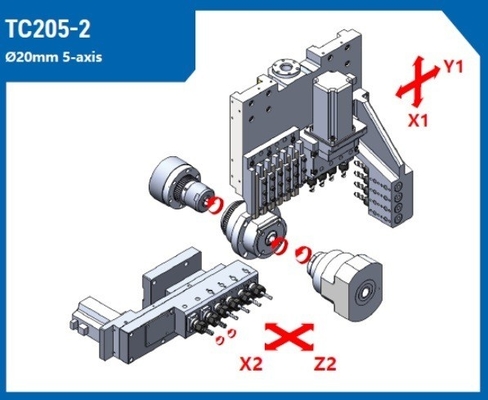

| TC205-2 | OD 회전 도구 | 6 x#12mm | 끝면 고정 도구 | 4 x ER16 |
| 크로스 라이브 도구 | 4 x ER16 | 끝면 라이브 도구 | 2 x ER16 | |
| 끝면 고정 도구 | 4 x ER16 | |||

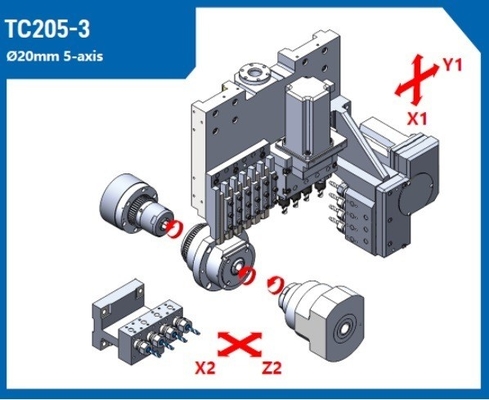

| TC205-3 | OD 회전 도구 | 6 x#12mm | 끝면 고정 도구 | 4 x ER16 |
| 크로스 라이브 도구 | 4 x ER16 | |||
| 끝면 고정 도구 | 4 x ER16 | |||
| 끝면 라이브 도구 | 3 x ER16 | |||

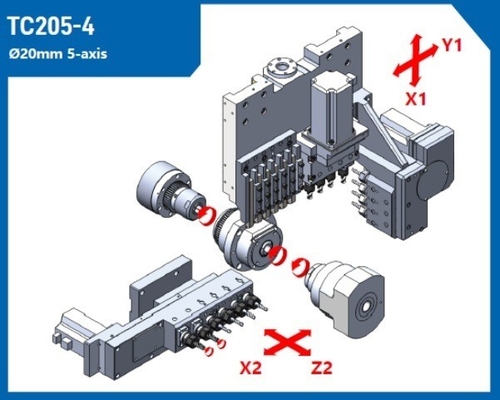

| TC205-4 | OD 회전 도구 | 6 x #12mm | 끝면 고정 도구 | 4 x ER16 |
| 크로스 라이브 도구 | 4 x ER16 | |||
| 끝면 고정 도구 | 4 x ER16 | 끝면 라이브 도구 | 2 x ER16 | |
| 끝면 라이브 도구 | 3 x ER16 | |||
도구 매개 변수
| 굴착 디아 | 탭/필드 다이 | 회전 속도 | 힘 | |
| 크로스 라이브 도구 | φ10mm | M6mm | 5500rpm | 1kW |
| 끝면 고정 도구 (주 스핀들) | φ10mm | M8mm | ||
| 끝면 활력 도구 (주 스핀들) | φ10mm | M6mm | 5500rpm | 0.75kw |
| 끝면 고정 도구 (부 스핀들) | φ10mm | M8mm | ||
| 끝면 활력 도구 (부 스핀들) | φ10mm | M6mm | 5500rpm | 1kW |
